型号构成
① | 型号 | 型号定义 | ④ | 型号 | 型号定义 | ⑦ | 型号 | 型号定义 |
SM8 | M8分线模组 | 4 | 4 Port型 | 05 | 长度0.5米 | |||
8 | 8 Port型 | 10 | 长度1米 | |||||
② | 型号 | 型号定义 | 12 | 12 Port型 | 15 | 长度1.5米 | ||
A | 带电缆型 | 30 | 长度3米 | |||||
B | 连接器接口型 | ⑤ | 型号 | 型号定义 | 50 | 长度5米 | ||
2 | 0.25mm²信号线 | 100 | 长度10米 | |||||
③ | 型号 | 型号定义 | ⑥ | 型号 | 型号定义 | ⑧ | 型号 | 型号定义 |
J | 1信号/Port | N | NPN型(+com) | L | PVC电缆 | |||
P | PNP型(-com) | U | PUR电缆 | |||||
Z | 无指示灯型 | H | 拖链电缆 |
型号选定
型号 | 信号数量 | 极性 | 上位连接方式 | 分线连接器型号 | 尺寸 | 固定方式 |
SM8A-J42N-□□ | 1信号×4 | NPN | 电缆4×0.25㎜²+2×0.5㎜² | M8连接器×4 | 31×76 | 螺丝固定 |
SM8A-J42P-□□ | 1信号×4 | PNP | 电缆4×0.25㎜²+2×0.5㎜² | M8连接器×4 | 31×76 | |
SM8A-J42Z-□□ | 1信号×4 | 无 | 电缆4×0.25㎜²+2×0.5㎜² | M8连接器×4 | 31×76 | |
SM8A-J82N-□□ | 1信号×8 | NPN | 电缆8×0.25㎜²+2×0.5㎜² | M8连接器×8 | 35×104 | |
SM8A-J82P-□□ | 1信号×8 | PNP | 电缆8×0.25㎜²+2×0.5㎜² | M8连接器×8 | 35×104 | |
SM8A-J82Z-□□ | 1信号×8 | 无 | 电缆8×0.25㎜²+2×0.5㎜² | M8连接器×8 | 35×104 | |
SM8A-J122N-□□ | 1信号×12 | NPN | 电缆12×0.25㎜²+2×0.5㎜² | M8连接器×12 | 35×139.5 | |
SM8A-J122P-□□ | 1信号×12 | PNP | 电缆12×0.25㎜²+2×0.5㎜² | M8连接器×12 | 35×139.5 | |
SM8A-J122Z-□□ | 1信号×12 | 无 | 电缆12×0.25㎜²+2×0.5㎜² | M8连接器×12 | 35×139.5 |

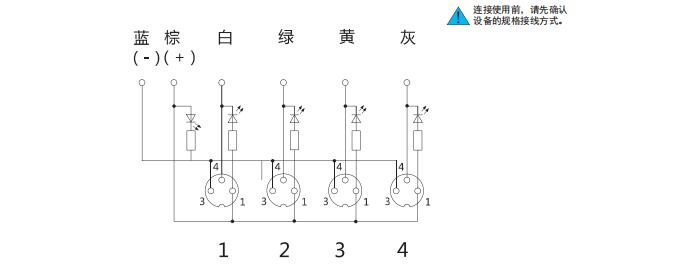

一般特性
额定电压 | DC12V~24V |
额定电流 | 2A Per I/O |
4A Per Port | |
绝缘阻抗 | 1000MΩ以上(DC500V) |
耐电压 | AC 1000V 1min |
防护安全级别 | IP67 |
拆装次数 | 200次 |
电缆外径 | φ8~φ13.5 |
工作温度 | -25~75℃ |
材质
连接器(M12) | Shell:Brass/Nickel-Plated |
Contact:Brass/Gold-Plated | |
外壳 | PPO(GF 10%)UL94V-0 |
防水圈 | 橡胶 |
线路板 | 双面线路板 |
填充胶 | 环氧树脂 |
