型号选定
| 型号 | 内置继电器 | I/O点数 |
线圈额 定电压 | 公共端 | 连接方式 |
产品尺寸 (W×Dmm) | 固定方式 | ||
| 线圈侧 | 触点侧 | 线圈侧 | 触点侧 | ||||||

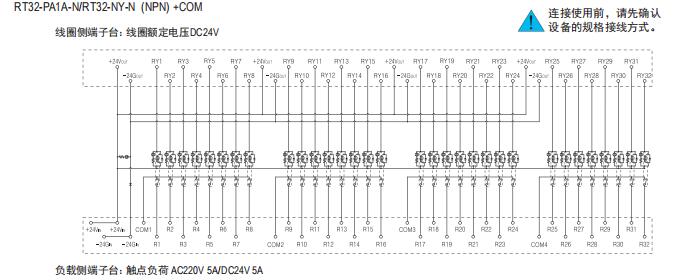

| RT32-PA1A-N | PA1a-24V |
32点 (1a×32) | 24V DC | NPN +com | 8点Com. |
M3 螺丝端子台 7.62mm 间距 | 174.0×88.0 | 导轨固定 | |

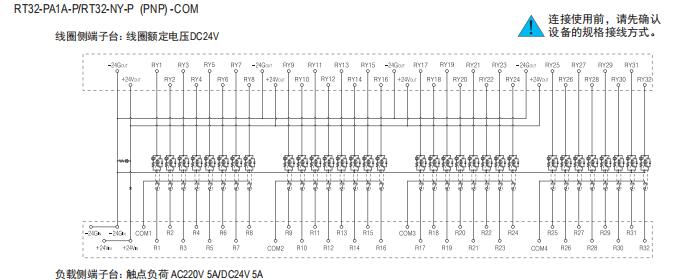

| RT32-PA1A-P | PNP -com | ||||||||
| RT32-NY-N | NY24W-K | NPN +com | |||||||
| RT32-NY-P | PNP -com | ||||||||
一般规格
| 项目 | PA1a-24V | NYP-24W-K | |||
| 触点 Contact | 接点构成 | 1a | 1a | ||
| 接点负荷 | 5A 250V AC,5A 30V DC | 5A 250V AC,5A 30V DC | |||
| 最大通电电流 | 5A | 5A | |||
| 最大开闭电压 | 250V AC/110V DC | 270V AC/150V DC | |||
| 线圈 Coil | 额定电压 | 24V DC | 24V DC | ||
| 动作电压 | 16.8V DC | 16.1V DC | |||
| 复位电压 | 1.2V DC | 2.4V DC | |||
| 线圈电阻 | 3200Ω | 4800Ω | |||
| 额定消耗电力 | 180mW | 120mW | |||
| 干扰电压 | 4000V | 5080V | |||
| 耐电压 | 2000V rms | 3000V AC 1min | |||
| 原产地 | CHINA | JAPAN | |||
材质
| 保护外壳 | Modified PPO | |
| 透明盖 | Polycarbonate | |
| 线路板 | Epoxy 1.6t/2oz | |
| 最大适用线径 | 1.25mm²/MAX | |
| 端子螺丝 | M3×8L | |
| 螺丝扭矩 | 1.2N·m(12Kgf·cm) | |
| 温度范围 | -10℃~+50℃ | |
