西门子专用电缆及前连接器

全封装型外壳,防止裸露线芯

标准UL认证电缆

便捷的连接器安装构造

柔软硅橡胶护套

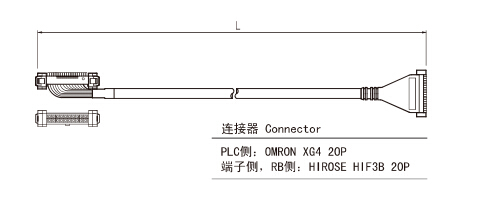

PH20-□SM

□是表示电缆线长度，0.5m为05，1.0m为10，1.5m为15，10m为100请根据需要选定。

前连接器型号选定

型号	I/O点数	Pole数	装置连接器	装置连接器型号	内部回路	用途
SM-S7-300A	32Point	40	MlL Stanfard	HIF3BA-20PA-2.54DSA*2	电源表示LED,电源侧Diode	Digital I/O专用
SM-S7-300B	32Point	40	MlL Stanfard	HIF3BA-20PA-2.54DSA*2	无回路	Digital I/O，模拟量
SM-S7-300H	16Point	20	MlL Stanfard	XG4C-2031	电源表示LED,电源侧Diode	Digital I/O专用

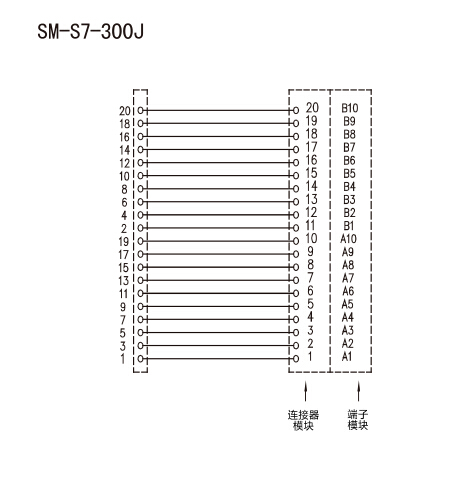

SM-S7-300J	16Point	20	MlL Stanfard	XG4C-2031	无回路	Digital I/O，模拟量

型号构成
